Fotometrische Messgeräte im Überblick

Die professionelle Lichtplanung und -gestaltung basiert auf präzisen Messungen. Fotometrische Messgeräte spielen dabei eine entscheidende Rolle, denn sie ermöglichen die exakte Erfassung von Lichtparametern und schaffen damit die Grundlage für optimale Beleuchtungslösungen. Ob in Büros, Wohnräumen, Produktionshallen oder im öffentlichen Raum – die korrekte Messung von Beleuchtungsstärke, Farbtemperatur und weiteren Lichtparametern ist unerlässlich für ergonomisches, energieeffizientes und atmosphärisch passendes Licht.

In diesem ausführlichen Artikel stellen wir Ihnen die wichtigsten fotometrischen Messgeräte vor, erklären ihre Funktionsweise und zeigen, wie Sie diese Instrumente effektiv einsetzen können. Mit dem richtigen Messequipment schaffen Sie die Voraussetzung für maßgeschneiderte Beleuchtungskonzepte, die sowohl den technischen Anforderungen als auch den ästhetischen Ansprüchen gerecht werden.

Grundlegende Messgrößen der Lichttechnik

Bevor wir die einzelnen Messgeräte im Detail betrachten, ist es wichtig, die grundlegenden Messgrößen der Lichttechnik zu verstehen:

Lichtstrom (Lumen, lm): Der Lichtstrom gibt die gesamte von einer Lichtquelle abgestrahlte Lichtleistung an. Diese Messgröße ist entscheidend für den Vergleich der Effizienz verschiedener LED-Leuchtmittel und anderer Lichtquellen.

Beleuchtungsstärke (Lux, lx): Diese Größe beschreibt, wie viel Lichtstrom auf eine bestimmte Fläche trifft. Die Beleuchtungsstärke ist besonders wichtig für die Planung von Arbeitsplatzbeleuchtung und wird mit Luxmetern gemessen.

Leuchtdichte (Candela pro Quadratmeter, cd/m²): Die Leuchtdichte beschreibt die Helligkeit einer Fläche aus Sicht des Betrachters. Sie ist entscheidend für die Beurteilung von Blendungseffekten und Kontrasten.

Farbtemperatur (Kelvin, K): Diese Messgröße charakterisiert den Farbeindruck einer Lichtquelle – von warmweiß (etwa 2700 K) bis tageslichtweiß (über 5000 K).

Farbwiedergabeindex (Ra): Der Ra-Wert gibt an, wie natürlich Farben unter einer bestimmten Lichtquelle erscheinen. Ein perfekter Wert von 100 bedeutet, dass alle Farben natürlich wiedergegeben werden.

Die wichtigsten fotometrischen Messgeräte

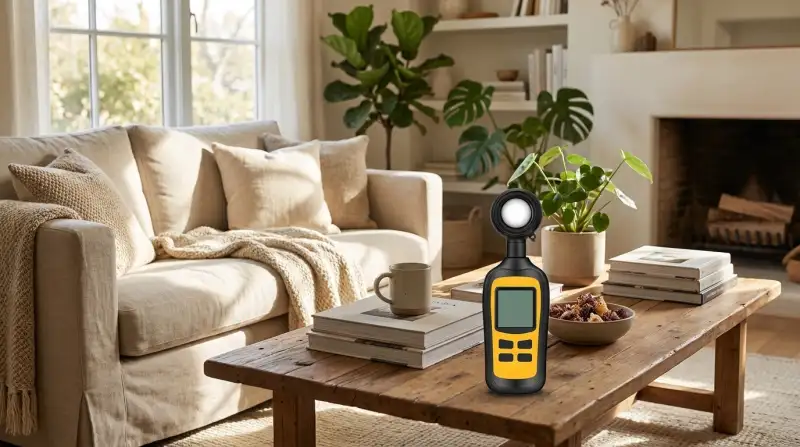

Luxmeter: Präzise Messung der Beleuchtungsstärke

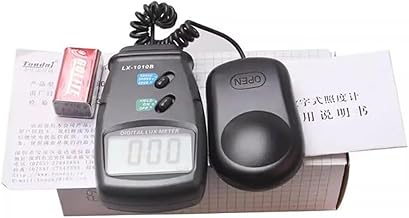

Das Luxmeter ist das am häufigsten verwendete fotometrische Messgerät. Es misst die Beleuchtungsstärke in Lux und ist unverzichtbar für die Überprüfung und Einhaltung von Beleuchtungsnormen, etwa an Arbeitsplätzen. Moderne digitale Luxmeter bieten häufig zusätzliche Funktionen wie Datenspeicherung oder Bluetooth-Konnektivität zur Übertragung der Messdaten.

Das Herzstück eines Luxmeters ist der Lichtsensor, der das auftreffende Licht erfasst und in elektrische Signale umwandelt. Qualitativ hochwertige Geräte verfügen über Sensoren, deren Empfindlichkeit der des menschlichen Auges entspricht (V(λ)-Anpassung). Bei der Anwendung eines Luxmeters ist es wichtig, den Sensor horizontal auf der zu messenden Fläche zu platzieren und Abschattungen durch den eigenen Körper zu vermeiden.

Für professionelle Anwendungen empfehlen sich Luxmeter mit Kalibrierfunktion und der Möglichkeit, verschiedene Messreihen zu speichern. So können Beleuchtungssituationen zu verschiedenen Tageszeiten oder unter unterschiedlichen Bedingungen dokumentiert und verglichen werden.

Spektrometer: Detaillierte Lichtqualitätsanalyse

Während Luxmeter lediglich die Beleuchtungsstärke messen, liefern Spektrometer detaillierte Informationen über die spektrale Zusammensetzung des Lichts. Diese Geräte zerlegen das Licht in seine Wellenlängenanteile und ermöglichen so präzise Aussagen über:

– Die genaue Farbtemperatur einer Lichtquelle
– Den tatsächlichen Farbwiedergabeindex (Ra-Wert)
– Das Vorhandensein von Spektralspitzen oder -lücken
– Die biologische Wirksamkeit des Lichts

Spektrometer sind besonders wertvoll in Anwendungsbereichen, wo die Lichtqualität entscheidend ist, etwa in Museen, bei Fotostudios oder in medizinischen Einrichtungen. Moderne Spektrometer sind häufig kompakt und können sogar mit Smartphones verbunden werden, was ihre Anwendung vereinfacht.

Mit der zunehmenden Bedeutung von Human Centric Lighting und biologisch wirksamer Beleuchtung werden Spektrometer zu immer wichtigeren Werkzeugen. Sie helfen dabei, Beleuchtungslösungen zu konzipieren, die nicht nur energieeffizient sind, sondern auch das menschliche Wohlbefinden und die Leistungsfähigkeit positiv beeinflussen. Wie im Artikel Licht für besseres Wohlbefinden erläutert wird, spielt die spektrale Zusammensetzung des Lichts eine entscheidende Rolle für unseren Biorhythmus.

Leuchtdichtemesser: Blendung und Kontraste erfassen

Der Leuchtdichtemesser (auch Luminanzmeter genannt) misst die Helligkeit einer Fläche, wie sie vom Betrachter wahrgenommen wird. Diese Messgröße ist besonders wichtig für die Beurteilung von:

– Blendungseffekten durch Leuchten oder Tageslicht
– Kontrastverhältnissen an Bildschirmarbeitsplätzen
– Gleichmäßigkeit der Beleuchtung auf großen Flächen
– Reflexionen auf Oberflächen

Professionelle Leuchtdichtemesser arbeiten ähnlich wie Spotmessgeräte in der Fotografie und messen die Leuchtdichte in einem definierten Sichtfeld. Sie sind unverzichtbar für die Planung von Beleuchtungsanlagen in Büroumgebungen, wo die Vermeidung von Blendung entscheidend für ermüdungsfreies Arbeiten ist.

Die Bedeutung korrekter Leuchtdichtemessung wird besonders deutlich, wenn man sich mit der Optimierung von Arbeitsplatzbeleuchtung beschäftigt. Wie der Artikel Optimales Licht für ermüdungsfreies Arbeiten zeigt, können ungünstige Leuchtdichteverhältnisse zu Ermüdungserscheinungen und verminderter Konzentrationsfähigkeit führen.

Farbmessgeräte: Präzision in der Farbwiedergabe

Farbmessgeräte spielen eine zentrale Rolle in allen Bereichen, wo die exakte Farbwiedergabe entscheidend ist. Diese spezialisierten Instrumente messen Farbkoordinaten nach verschiedenen Farbsystemen (z.B. CIE Lab, RGB) und ermöglichen so eine objektive Beurteilung der Farbwiedergabe unter verschiedenen Lichtquellen.

Anwendungsbereiche für Farbmessgeräte sind:

– Qualitätskontrolle in der Produktion
– Farbabstimmung in Druckereien und der grafischen Industrie
– Ausstellungs- und Museumsbeleuchtung
– Medizinische Diagnostik
– Professionelle Fotografie und Videoproduktion

Moderne Farbmessgeräte kombinieren oft die Funktionen von Spektrometern und können neben den Farbkoordinaten auch die spektrale Verteilung des Lichts analysieren. Dies ist besonders wichtig, um die Wechselwirkung zwischen Lichtquelle und den beleuchteten Objekten zu verstehen und zu optimieren.

Praktische Anwendung fotometrischer Messgeräte

Beleuchtungsstärke richtig messen

Bei der Messung der Beleuchtungsstärke mit einem Luxmeter sind einige grundlegende Prinzipien zu beachten:

Messposition: Die Messung sollte auf der relevanten Arbeitsfläche oder in der typischen Augenhöhe des Nutzers erfolgen.

Messraster: Bei größeren Räumen empfiehlt sich ein gleichmäßiges Messraster, um die Homogenität der Beleuchtung zu beurteilen.

Zeitpunkt: Messungen sollten sowohl bei Tageslicht als auch bei künstlicher Beleuchtung und zu verschiedenen Tageszeiten durchgeführt werden.

Einlaufzeit: Viele Leuchtmittel benötigen eine gewisse Zeit, bis sie ihre volle Lichtleistung erreichen. Daher sollte vor Beginn der Messung eine angemessene Einlaufzeit berücksichtigt werden.

Für die professionelle Bewertung sind zudem die entsprechenden Normen (z.B. DIN EN 12464-1 für Arbeitsplätze in Innenräumen) heranzuziehen, die Mindestanforderungen für verschiedene Tätigkeiten definieren.

Integration in smarte Beleuchtungssteuerung

Moderne fotometrische Messgeräte lassen sich zunehmend in smarte Beleuchtungssysteme integrieren. Permanente Sensoren überwachen kontinuierlich die Beleuchtungssituation und ermöglichen eine dynamische Anpassung der Beleuchtung an wechselnde Bedingungen. Dies führt zu erheblichen Energieeinsparungen und einem verbesserten Nutzerkomfort.

Ein Beispiel für eine solche Integration ist die tageslichtabhängige Steuerung: Hier werden Lichtsensoren eingesetzt, um die Kunstlichtmenge in Abhängigkeit vom verfügbaren Tageslicht zu regulieren. So wird stets nur so viel künstliches Licht zugeschaltet, wie für die Erreichung der gewünschten Beleuchtungsstärke nötig ist.

Weiterführende Systeme berücksichtigen neben der Beleuchtungsstärke auch die Farbtemperatur und passen diese dem natürlichen Tagesverlauf an. So entstehen biorhythmisch wirksame Beleuchtungslösungen, die das Wohlbefinden und die Produktivität steigern können.

Auswahl des richtigen Messgeräts

Bei der Auswahl eines fotometrischen Messgeräts sollten folgende Faktoren berücksichtigt werden:

Messgenauigkeit: Je nach Anwendungsbereich können unterschiedliche Genauigkeitsklassen erforderlich sein. Für professionelle Anwendungen sollten Geräte mit dokumentierter Messgenauigkeit und regelmäßiger Kalibrierung gewählt werden.

Messbereich: Das Gerät sollte den relevanten Messbereich abdecken. Für Innenräume reicht meist ein Bereich bis 2.000 Lux, für Tageslichtmessungen oder sehr helle Beleuchtungssituationen können jedoch deutlich höhere Werte erforderlich sein.

Bedienkomfort: Moderne Geräte bieten oft eine intuitive Bedienung, Datenspeicherung und Schnittstellen zur Datenübertragung, was die Anwendung vereinfacht.

Kalibrierung: Regelmäßige Kalibrierung ist entscheidend für präzise Messergebnisse. Hochwertigen Geräten liegt oft ein Kalibrierzertifikat bei, und der Hersteller bietet Rekalibrierungsservices an.

Kosten-Nutzen-Verhältnis: Die Preisspanne für fotometrische Messgeräte ist sehr breit. Für gelegentliche Anwendungen können einfachere Modelle ausreichend sein, während professionelle Anwendungen präzisere und entsprechend teurere Geräte erfordern.

Fazit: Präzise Lichtmessung als Grundlage optimaler Beleuchtung

Fotometrische Messgeräte sind unverzichtbare Werkzeuge für jeden, der sich professionell mit Lichtplanung und -gestaltung beschäftigt. Sie liefern die objektiven Daten, die für die Planung, Umsetzung und Überprüfung von Beleuchtungslösungen erforderlich sind. Ob Luxmeter, Spektrometer, Leuchtdichtemesser oder Farbmessgeräte – jedes dieser Instrumente liefert wertvolle Informationen, die in ihrer Gesamtheit ein umfassendes Bild der Beleuchtungssituation ergeben.

Mit dem technologischen Fortschritt werden fotometrische Messgeräte immer benutzerfreundlicher und präziser. Die Integration in smarte Beleuchtungssysteme eröffnet zudem neue Möglichkeiten für dynamische, energieeffiziente und nutzerorientierte Beleuchtungslösungen. Wer in qualitativ hochwertige Messgeräte investiert, schafft damit die Grundlage für Beleuchtungskonzepte, die nicht nur normgerecht sind, sondern auch ästhetischen Ansprüchen genügen und das Wohlbefinden der Nutzer fördern.

Die richtige Anwendung fotometrischer Messgeräte und die korrekte Interpretation der Messergebnisse erfordern allerdings Fachwissen und Erfahrung. Für komplexe Beleuchtungsprojekte empfiehlt sich daher die Zusammenarbeit mit Lichtplanern oder Beleuchtungsspezialisten, die über das nötige Know-how und die entsprechende Messtechnik verfügen.
